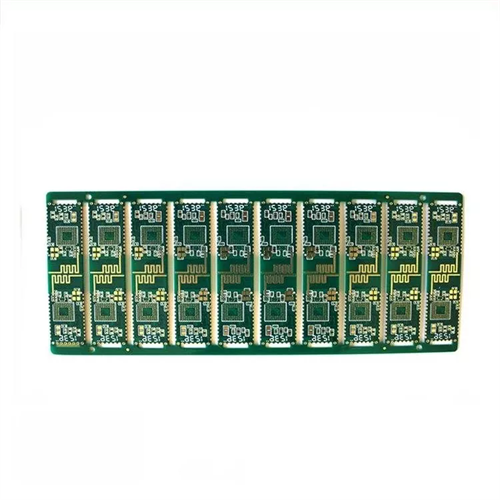

フレックスサーキットボードは、サーキットボードテクノロジーの革新的な革新です。名前が示すように、それは形状を壊したり失ったりせずに曲げたり曲げたり、ひねったりするように設計されたプリント回路基板です。この柔軟性により、設計調整が正しく機能する必要があるデバイスでの使用に最適です。
フレックス回路基板は、高品質の材料を使用して製造されており、耐久性が高く弾力性があります。機械的、熱的、化学的ストレスに耐えることができ、困難な環境に最適なソリューションになります。回路基板は、高周波信号を処理することもでき、コンシューマー電子機器、航空宇宙、軍事、医療機器などの幅広いアプリケーションで使用できます。
フレックス回路基板は非常に薄いため、コンパクトな設計が必要なデバイスでの使用に適しています。また、軽量であり、デバイスの全体的な重量を減らし、持ち運びが容易になります。フレックス回路基板は、片面、両面、多層、剛性のない組み合わせオプションなどのオプションを備えた高度にカスタマイズ可能です。
レイヤーカウント(L) |
4層 |
銅の厚さ(oz) |
140um(4oz) |
生産パネルサイズ(mm) |
≤483*623mm |
線の幅/スペース |
3/3mil |
コアの厚さ(mm) |
0.05 |
ホールメッキのアスペクト比AR |
≤10:1 |
誘電体の厚さ(mm) |
≧0.005 |
ワーページ |
0.60% |
BGAパッドピッチ(mm) |
≧0.4 |
SMTピッチ(mm) |
≧0.5 |
はんだマスクレジスベーション(mm) |
±0.038 |
インピーダンス制御耐性 |
±8% |
内層クリアランス |
≧20 µm |
表面処理 |
hasl(鉛および鉛フリー)、めっき/enig、osp |
ラミネート構造:典型的な4層PCBスタック構造には、上部信号層、内側の層1、内層2、および底部信号層が含まれます。この構造は、回路設計の柔軟性と複雑さを高めます。
導電性チャネル:穴を通り、回路の異なる層を接続して、信号伝送とコンポーネントの相互接続を実現します。
材料の選択:ガラス繊維またはその他の絶縁材料は通常、基質として使用され、表面は配線用の銅ホイルで覆われています。
信号伝送:4層PCBの主な機能は、電子コンポーネント間の信号伝送の媒体として機能し、さまざまなコンポーネントを配線で接続して回路の機能を実現することです。
配電:内側の層を電力層(VCC)として使用して、回路に安定した電源を提供できます。
地上保護:内側の層は地上層(GND)として機能し、回路の地上保護を提供し、信号を安定させ、干渉を防止することもできます。
パッケージングと配送
商品の安全性をより適切に確保するために、プロフェッショナル、環境にやさしく、便利で効率的なパッケージングサービスが提供されます。
