このガイドは、PCB ボードをすばやく理解するのに役立ちます。

A プリント基板回路基板とも呼ばれる、重要な電子部品です。

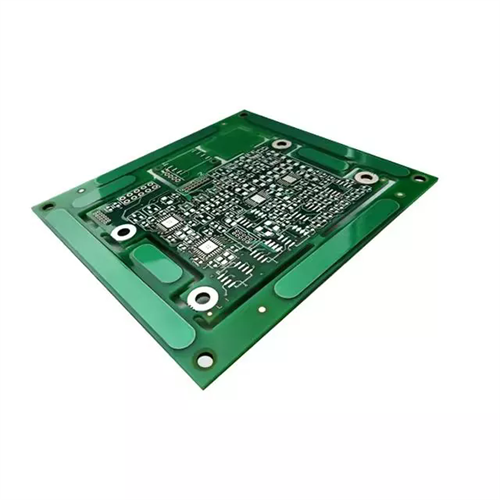

/pcb-board

1. 従来の回路基板は、フォトレジスト法を使用して回路図とレイアウトを印刷することによって作成されるため、プリント回路基板と呼ばれます。現在、ほとんどの回路基板は付属のフォトレジスト (ラミネートまたはコーティング) でコーティングされており、回路基板をエッチングする前にフォトレジストが露光および現像されます。

2. 回路基板は片面基板、両面基板、多層基板に分類されます。最も基本的なことについてプリント基板、コンポーネントは片側に集中し、ワイヤは反対側に集中します。このタイプの PCB は片面基板と呼ばれます。両面基板には両面に銅配線があり、2 つの層間のラインをビアを介して接続して、必要なネットワーク接続を形成できます。多層基板とは、3層以上の導体パターン層を絶縁材で分離して積層し、必要に応じて導体パターンを接続したプリント基板を指します。

3. 回路基板は主に、はんだパッド、ビア、取り付け穴、ワイヤ、コンポーネント、コネクタ、フィラー、および電気境界で構成されます。各コンポーネントの主な機能は次のとおりです。


1 パッド
部品のはんだ付けに使用される金属穴
2 スルーホール
金属スルーホールと非金属スルーホールを含む。金属スルーホールは、各層のコンポーネント間のピンを接続するために使用されます。
3 取付穴
回路基板の固定に使用します
4 導体

コンポーネントピンの接続に使用される銅フィルムネットワーク

5 コネクタ
回路基板間のコンポーネントの接続に使用されます
6 フィラー
アースネットワークに銅線を適用すると、インピーダンスを効果的に低減できます
7 電気的境界
回路基板のサイズを決定するために使用されます
