PCBレーザースプリッター機能

ボードのコンポーネントは、レーザー、ガルバノメーター/フォーカシングミラー、線形モーター、制御システム、産業制御システム、ダスト吸引システム、冷却システム、大理石安定化プラットフォーム、キャビネットです。

レーザ

レーザーは、の材料に従って選択されましたPCB基板は異なります。詳細については、「」を参照してください。レーザーはコアであり、レーザーの安定性は処理効果と効率を直接決定し、製品の品質を保証します。したがって、通常、IPG、SP、AOW、PIなどの輸入レーザーを使用します。機能は安定しているだけでなく、高価です。レーザーコストは、デバイス全体のコストの3分の1とさらに多くの光源を占めています。レーザーは、PCBレーザー切断および分割機の最も高価なコアコンポーネントです。

カッティングヘッド（ガルバノメーター /フォーカシングミラー）

切断する材料に応じて、処理ヘッドの選択は異なります。たとえば、切断アルミニウム基質PCBはPerstのフォーカシングミラーを使用し、切断エポキシ材料PCBはガルバノメーターを使用します。主な輸入ブランドは、CTI、Scanlab、Raylaseなどです。加工ヘッドはコアデバイスでもあり、高速効率と精度の効果的な保証です。ほとんどすべての輸入デバイスが市場で使用されており、価格は当然安くはありません。

線形モーター

線形モーターは、PCB内のレーザー切断機の処理に効果的な保証です。処理幅が大きいほど、線形モーターが大きくなり、自然価格はより高価になります。ガルバノメーターの単一スキャン範囲は比較的小さいため、線形モーターのスプライシングが使用されます。線形モーターの精度は、スプライシングの精度に直接影響します。 3ミクロン以内の精度を確保する場合は、台湾などの輸入モーターのみを使用できます。銀など。国内線形モーターも多くの欠陥が現れていますが、低精度の要件の場合には考慮することができますが、全体的には常に不十分です。線形モーターの価格は、レーザーの価格に次ぐものであり、重要なコンポーネントです。

ソフトウェア制御システム

デバイスは、ハードウェアの安定性に加えて、ソフトウェア制御システムが最も直感的な実施形態です。ソフトウェア関数は、すべての機能の互換性を実現することであり、絶対に操作し、さまざまなハードウェアインターフェイスと互換性があることができます。目的のプロセスパラメーターは、1つのソフトウェア制御がしばしば立ち往生している場合、彼のコアであり、デバイスのパフォーマンスに影響を与えるだけでなく、通常の工業生産にも影響する場合、彼のコアであるソフトウェアで直接操作できます。したがって、高品質の制御システムは、顧客が開発した長年の蓄積された機器の経験とソフトウェアの後、重要なコア製品です。

他のデバイス

の任意のデバイスPCBレーザー切断そして、分割機は、木製の樽の原理と同じように不可欠です。ボードを水で満たすことはできないため、産業用コンピューター、ダストコレクター、冷却機械、キャビネット、安定したプラットフォームも不可欠です。上記のコアデバイスと比較して、これらのデバイスは国内のデバイスに置き換えることもできるため、価格は比較的安価です。

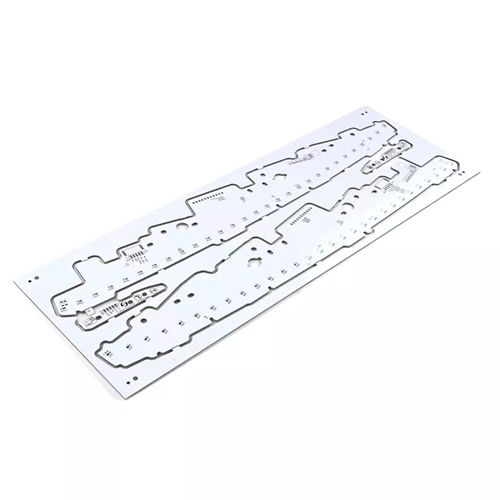

PCB切断およびサブボーディング方法はさまざまです。手動サブボード、ナイフサブボード、またはパンチ処理であろうと、回路基板自体に特定の損傷または変形を引き起こします。エッジバーは深刻で、特に溶接ではほこりがあります。コンポーネントのPCBボード上の従来の処理モードの欠点が公開されています。 PCBレーザー切断機とPCBレーザー分割機の外観により、福音は業界に福音をもたらし、非接触処理、良好な処理効果、エッジにバーなし、損傷なし、変形がありませんでした。
